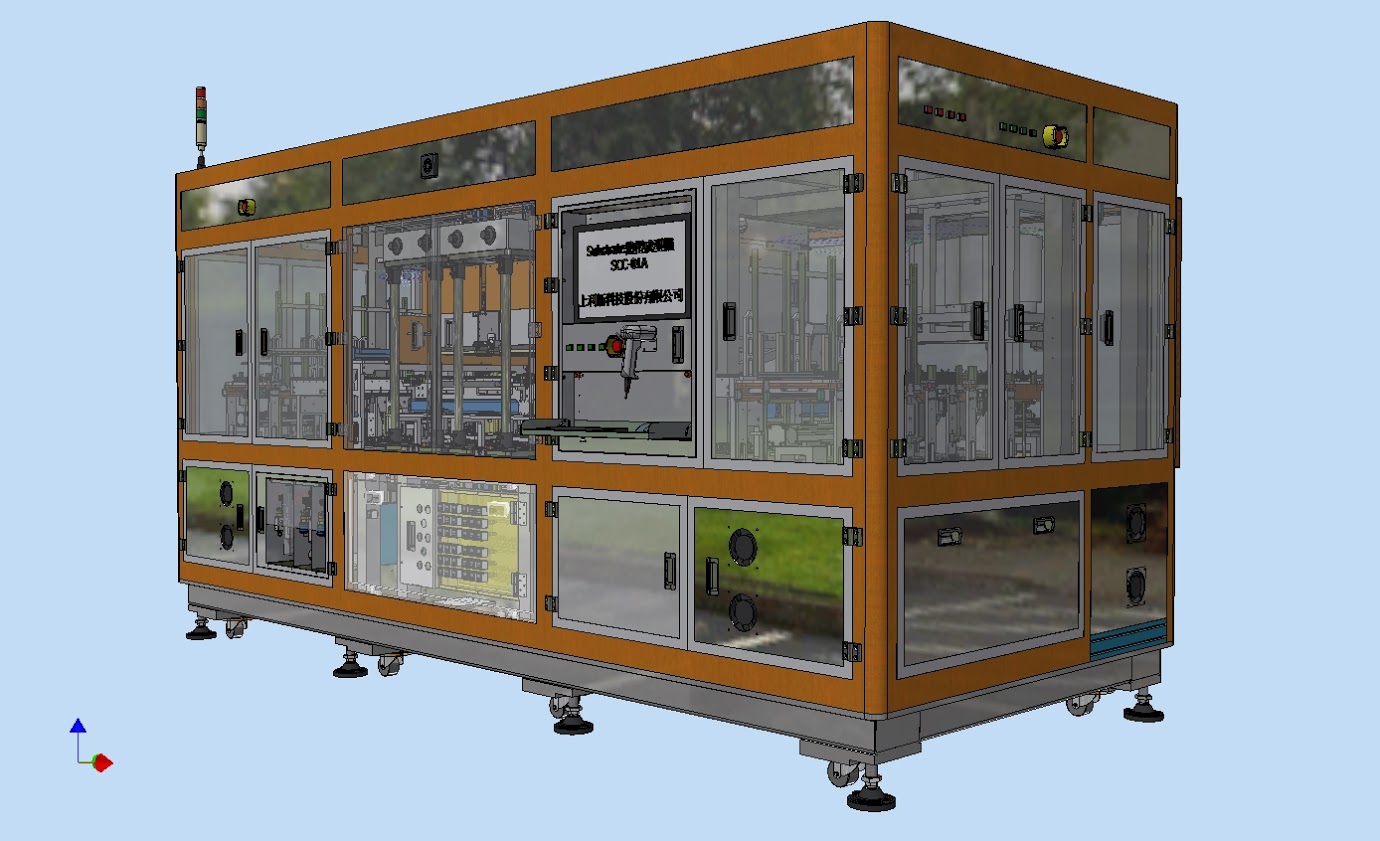

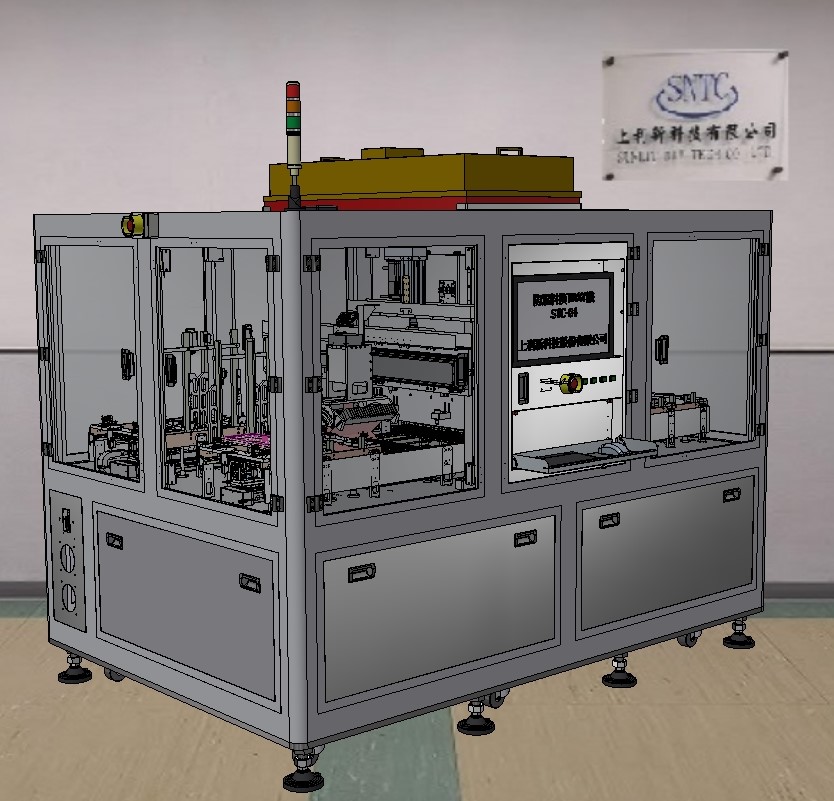

TOSA軟板-自動切腳組裝焊接機

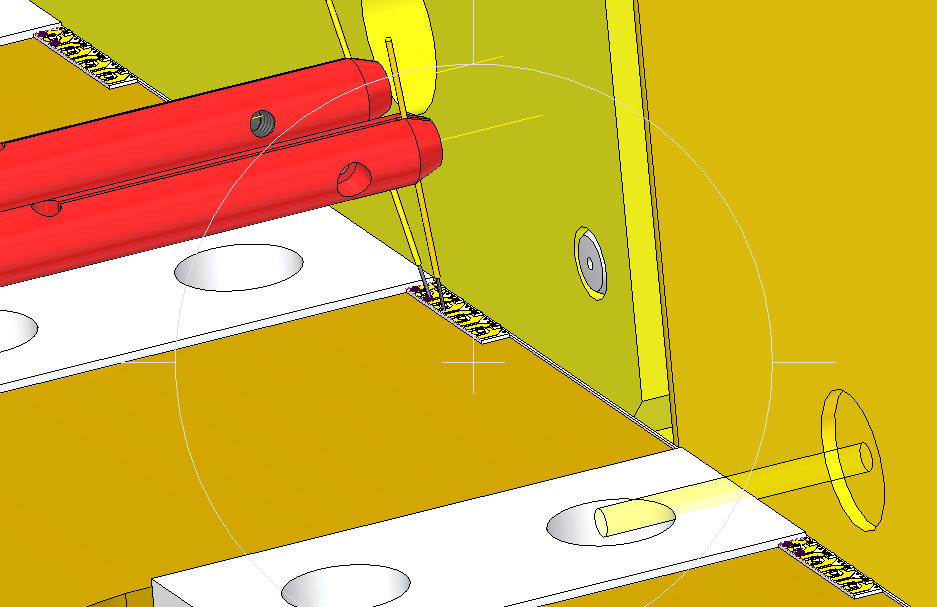

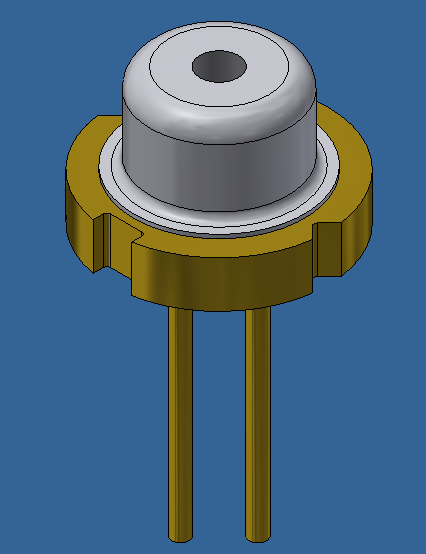

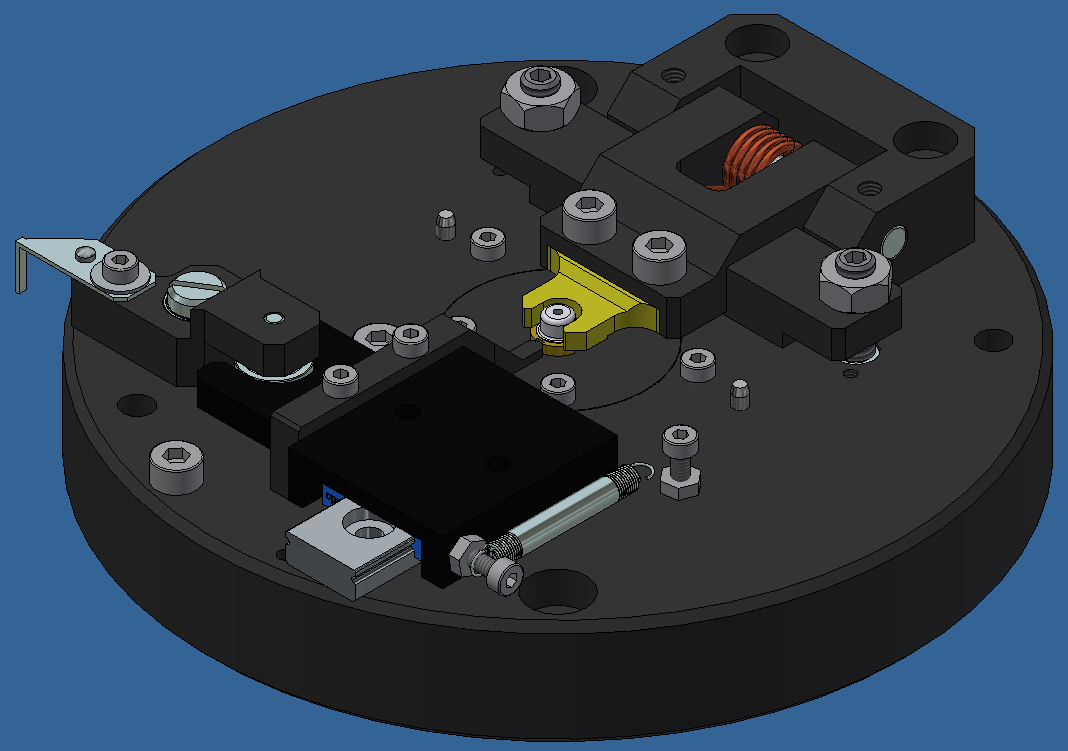

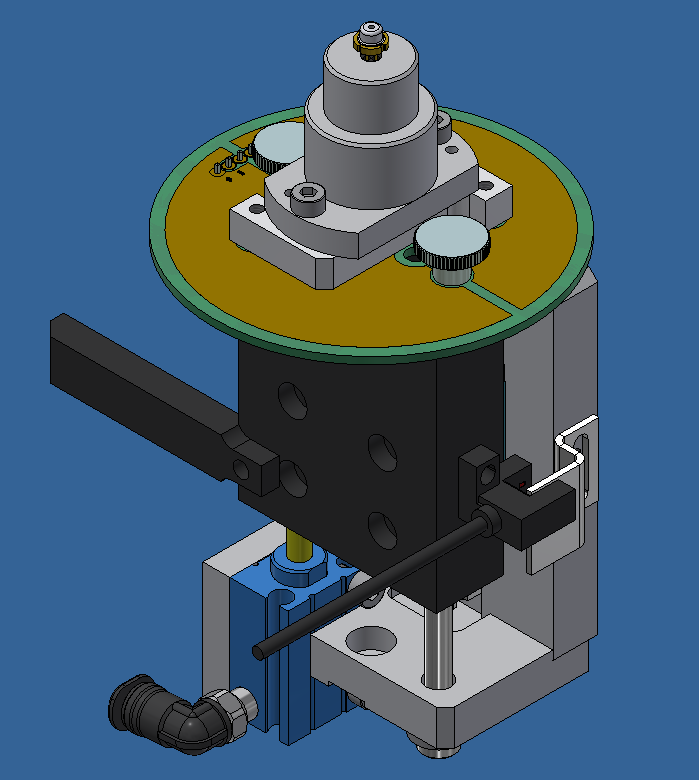

尚未切腳的TOSA材料,經由CCD影像定位,對TO-56的的引腳藉由梳腳裝置 , 將3~8pin的引腳各自單獨定位後,精確插入切腳模具中做腳長(02~0.5mm)裁切

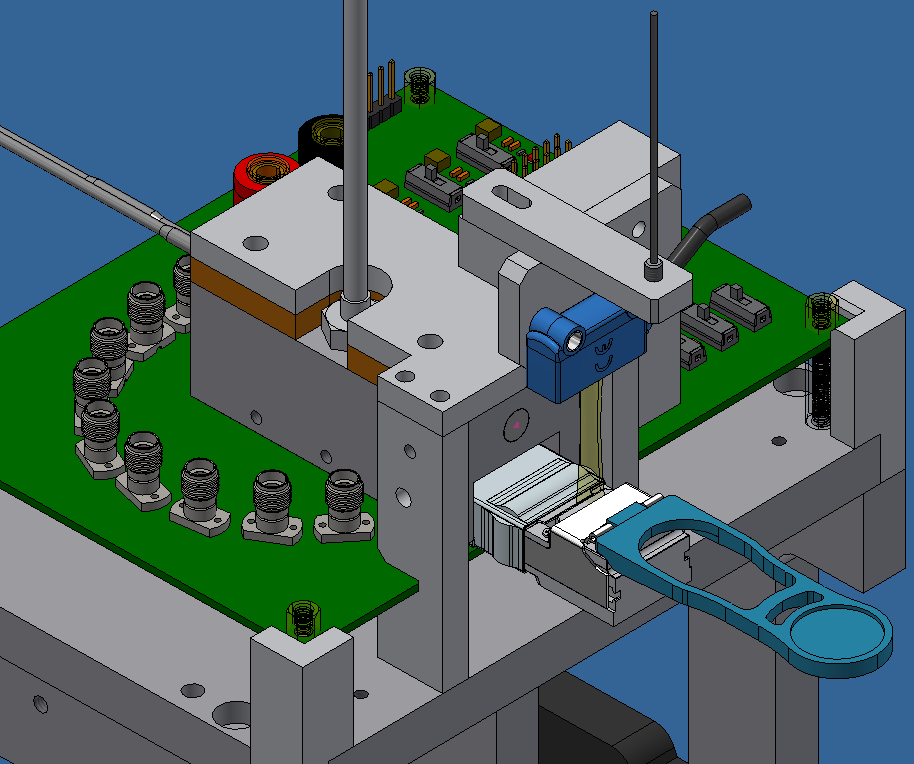

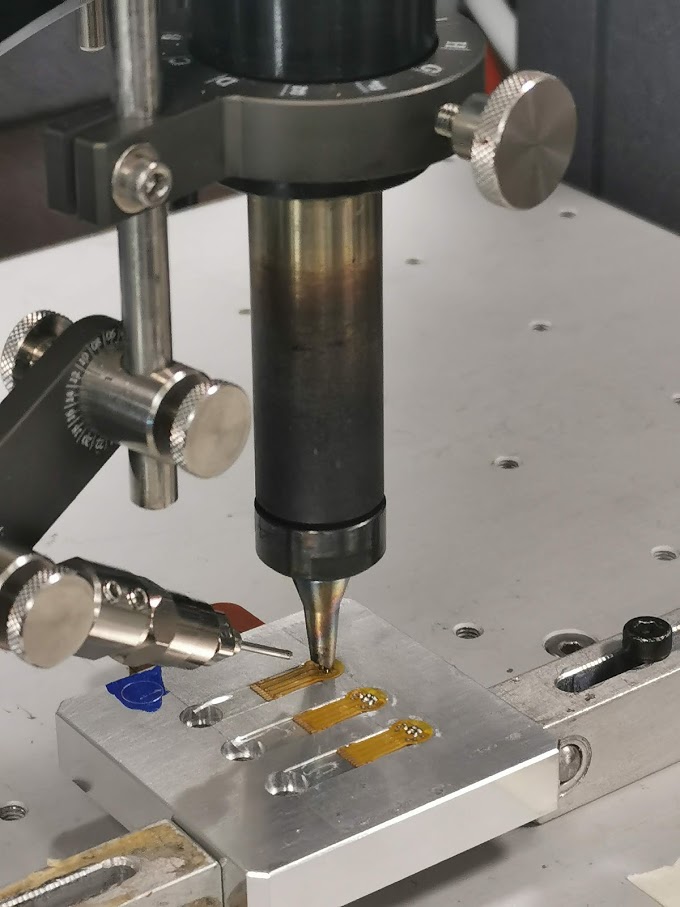

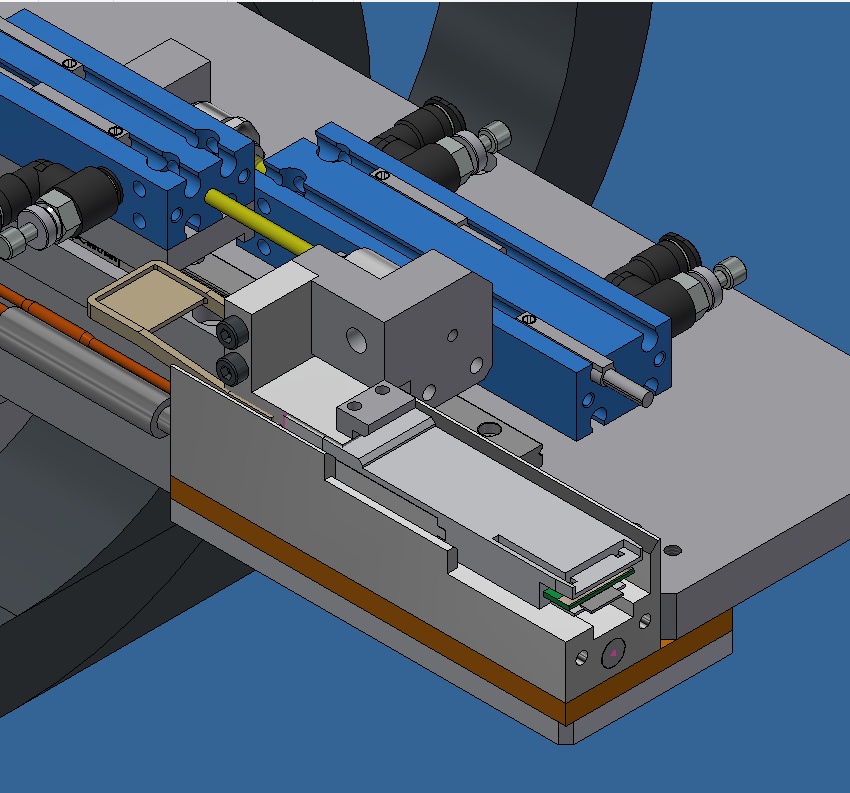

裁切後的TOSA 經由高速滑台取放至組裝平台 , FPC軟板同樣經由CCD影像定位後 , TOSA與FPC軟板精確組裝,組裝後的TOSA與FPC軟板移載至焊接區 ,藉由自動焊接機將TOSA的引腳與FPC的焊盤以及加強點與基座作確實焊接 ,

焊接後的TOSA再經由CCD影像檢查做焊接品質確認

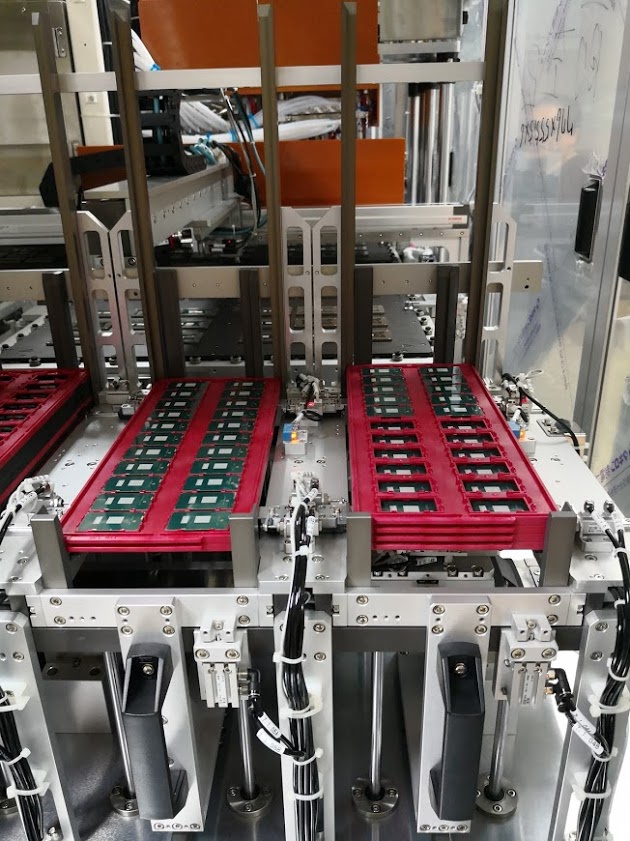

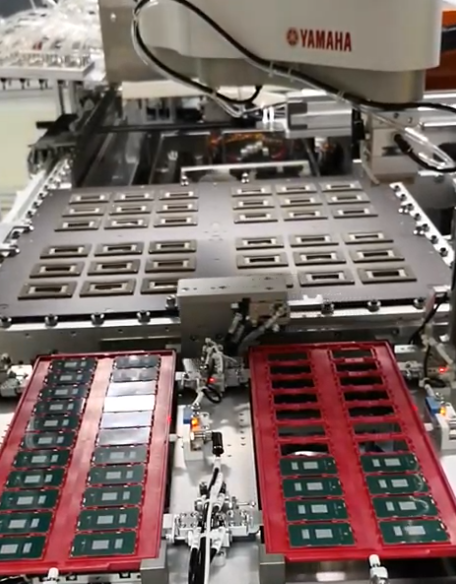

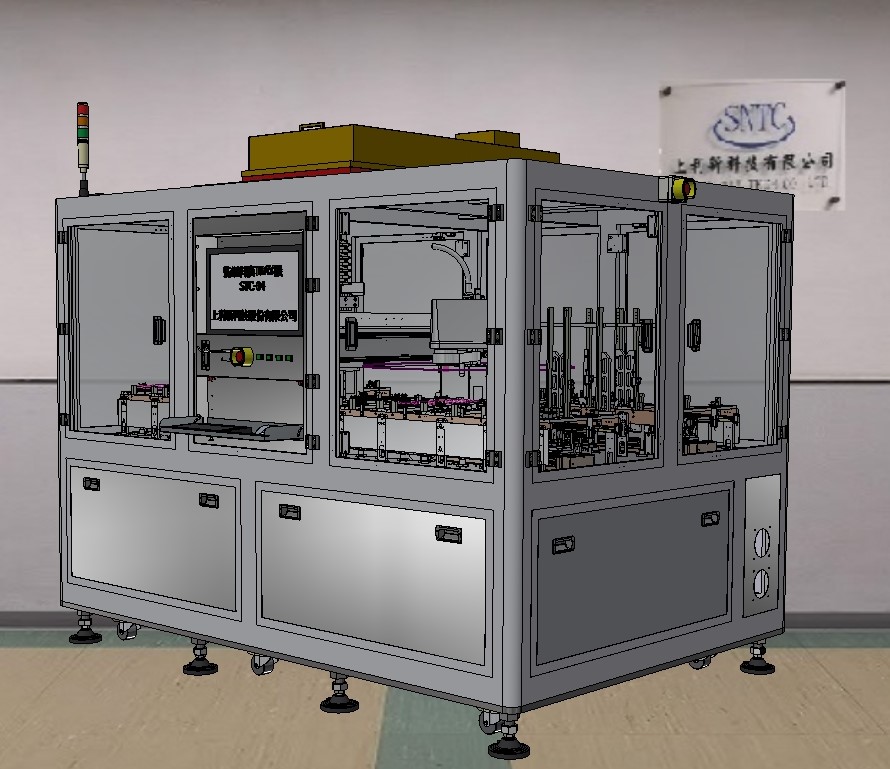

機台特點1:一貫作業 自動上料(Tray) 材料定位(CCD) 梳腳整理(3~8pin) 定長切腳(0.2~0.5mm) 精密組裝 自動焊接品質檢測(CCD) NG排除 自動下料 節省人工作業

機台特點2:根據各站作業時間靈活配置提供最高產能(TOSA UPH 360~500) (處理焊點UPH 3,000~5,000焊點)

機台特點3:獨特專利機構可有效梳腳整理(3~8pin)的引腳 確保機台順利完成自動插件的工作
