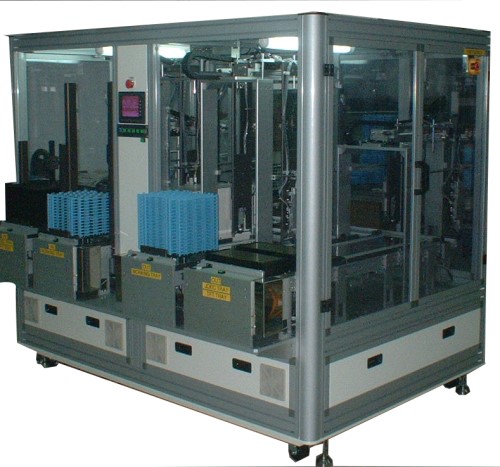

高速換Tray機(STC-06A)

特點:

²  獨家專利1-有效整合氣浮吸盤及浮動導引的作用 ‚將Clearn-Tray盤中鬆散的材料(Substrate )藉由氣浮作用使材料漂浮上升,上升過程中再藉由光滑導板的斜面導引,使材料精確定位後由橡膠吸嘴吸住,再藉由高速精密滑台的移載,將材料精確投放入Working-Tray盤中

²  獨家專利2-利用獨家精密構件的驅動方式,達成快速變換吸盤Pitch

使吸盤組在Clearn-Tray及Working-Tray都能精確定位吸放

²  Tray盤縱向進出 ‚作業人員抱盤進出方便穩定

²  使用雷射位移感測器掃描Tray盤有無空格或疊板

²  獨家Tray盤夾盤系統, 採中心定位+懸浮機構, 提升夾盤定位精度及減少摩擦起塵的現象

上利新科技股份有限公司

新北市中和區中正路716號3樓之3

電話:02-82280635

傳真:02-82280634

E-mail:ytkuo@sntc.com.tw_____________________________________________

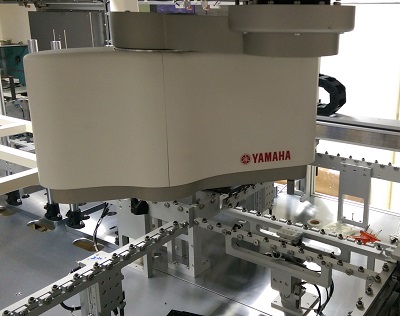

YAMAHA-天吊超高速4軸機械手高速取放

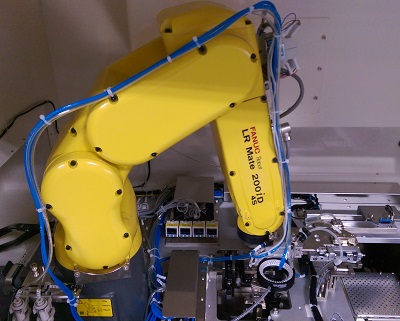

FANUC-6軸機械手臂 精密取放組裝

功能:
²  Working Tray & Jedec Tray高速自動換盤
²  Working Tray & Jedec Tray可多疊連續堆放進出料
²  加裝靜電風扇除塵
²  觸控式面板人機界面操作簡單方便
²  更換材料種類僅須單一治具更換容易快速
²  機台產能:3600pcs/hr以上
²  電力需求:1phase 220V 50/60Hz
²  高壓空氣:0.4~0.7Mpa
²  機台尺寸:(W)2040*(D)1620*(H)1750mm

功能:
²  高速收料每分鐘可達100片
²  依需求可加放間隔紙
²  材料及間隔片自動堆疊出料
²  適用材料範圍長(180～240mm)*寬(24~80mm)*厚(0.5~2.4mm)
²  電動調整作業高度1050mm~1350mm
²  電力需求:1phase 220V 50/60Hz
²  高壓空氣:0.5~0.7Mpa
²  機台尺寸:(W)2100*(D)1400*(H)1720mm

功能:

²  測試盤利用掃瞄器自動掃瞄盤號並與B/I資料作比對確認

²  NG材料依B/I資料自動拔除並分類排放

²  OK材料快速拔取並偵測腳形完整後排放出料Tray盤

²  待測材料由進料Tray盤中取出經腳形偵測後插入測試盤

²  氣壓彈簧防止插拔時LD引腳的變型

²  浮動夾爪可容納更多尺寸的變異性

²  機台速度:UPH 1000 PCS(Load & Unload)

²  電氣規格: AC  220V 5~6KG/cm2

²  機台尺寸:1764*(L)*1184(W)*1902mm(H)  1300KG
